Фильтрация тангенциальная

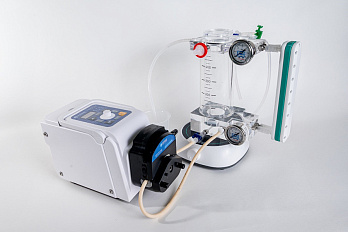

Комплект лабораторной тангенциальной фильтрации «МК TFF Лабсет А» предназначен для проведения процессов тангенциальной фильтрации (TFF) и диафильтрации с использованием сменных картриджей «МК Картридж 50/100/150 см²». Система обеспечивает высокоэффективное концентрирование, очистку и разделение исходного продукта.

Ключевые особенности

• Полная комплектация для TFF-процессов.
• Включает всё необходимое: МК Колба 500, перистальтический насос, магнитная мешалка, силиконовые трубки, фитинги, хомуты.
• Нет необходимости докупать компоненты — готов к работе «из коробки».
• МК Колба 500.

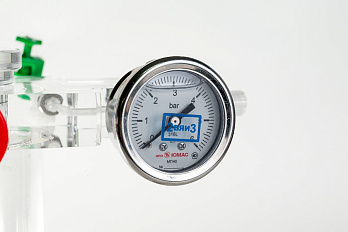

• Встроенные манометры для контроля давления на входе/выходе картриджа.
• Поддержка диафильтрации через отдельный порт.
• Трёхходовой кран для удобного сбора концентрата без остановки процесса.
• Винтовой зажим для регулировки ТМД и скорости тангенциального потока картриджа.
• Полная совместимость с МК Картриджами 50/100/150 см².
• Перистальтический насос.
• Точная регулировка скорости потока (1-400 об/мин).
• Простота эксплуатации.
• Магнитная мешалка.
• Регулируемая скорость (350-1800 об/мин).
• Оптимизация для малых объёмов.
• Работа с начальным объёмом от 50 мл и концентрирование до 15-20 мл.
• Простота использования.
• Быстрая сборка системы благодаря унифицированным фитингам и подробным инструкциям.
• Интуитивный контроль параметров через манометры и насос.
• Возможность отработки методов фильтрации на малых объёмах с последующим переходом на промышленные кассетные модули.

Технические характеристики

• Площадь фильтрации подключаемых картриджей, см² — 50/100/150;
• объем питающей колбы «МК Колба», мл — 500;
• объем удержания системы тангенциальной фильтрации, мл — менее 10. Объем удержания зависит от площади фильтрации картриджа и длины используемых трубок;
• тип соединений — Luer Lock;
• производительность насоса с трубкой 16#, мл/мин — 389 при 400 оборотах роликов в минуту (rpm);
• максимальное давление при работе, бар — 3;
• диапазон рабочих температур, °С — 4-50;
• обороты магнитной мешалки, об/мин — 350-1800;
• габаритные размеры (В×Ш×Д), мм — 290×400×400;
• питание от сети, В — 220;
• вес, кг — 4,8;
• материалы:
• тело колбы — органическое стекло (полиметилметакрилат);
• коннекторы/порты колбы — нержавеющая 316 сталь;
• фитинги Luer — полипропилен;
• уплотнительная прокладка крышки — силикон.

Комплектация

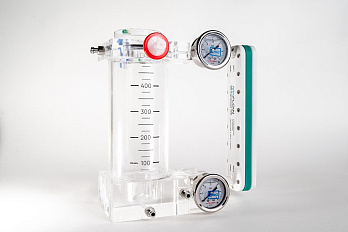

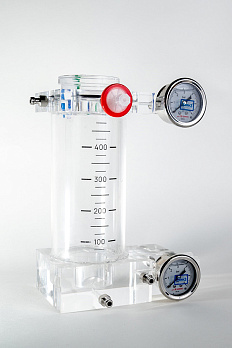

• «МК Колба 500» — питающая колба на 500 мл с двумя встроенными манометрами для отслеживания трансмембранного давления в системе тангенциальной фильтрации, возможностью подключения картриджа тангенциальной фильтрации «МК Картридж 50/100/150 см²» и линии диафильтрации;
• в комплект с «МК Колбой 500» входят все необходимые фитинги и трубки для проведения процесса тангенциальной фильтрации:
• колба 500 мл с крышкой и двумя встроенными манометрами на 6 бар;
• переходник male luer coupler, шт. — 5;
• штуцер male luer adapter, ID 3,2 мм, шт. — 7;
• хомуты пластиковые 6,0-6,5 мм, шт. — 5;
• двухходовой luer кран, шт. — 1;
• трехходовой luer кран, шт. — 1;
• трубка неопреновая, ID 3,2 мм (#16), м — 1;
• трубка силиконовая, ID 3,2 мм (#16), м — 1,2;
• заглушками male luer plug, шт. — 2;
• фильтр дыхания, шт. — 1;
• донный штуцер, шт. — 1;
• винтовой зажим, шт. — 1;
• магнитный мешальник, шт. — 1;
• паспорт/руководство эксплуатации, шт. — 1;
• перистальтический лабораторный насос с шаговым двигателем Runze Fluid LM40A;
• магнитная мешалка Joanlab MS5.

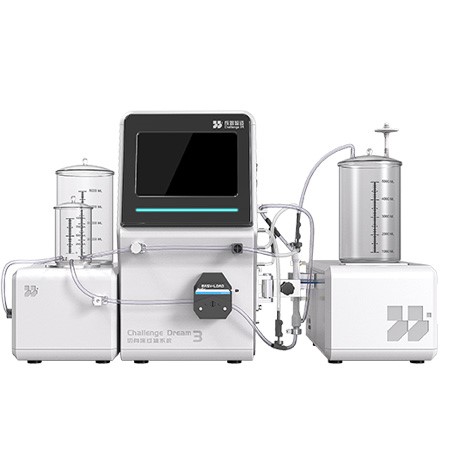

Системы тангенциальной фильтрации Challenge Dream являются универсальными автоматизированными системами, специально разработаные для выполнения ключевых этапов даунстрима, таких как концентрирование, мембранное разделение (диафильтрация) и осветление образцов.

Системы используется в биотехнологических процессах, таких как создание антител, рекомбинантных белков, матричных РНК, нуклеиновых кислот и вирусных векторов. Благодаря гибкой настройке конфигурации она может работать как в ручном, так и в полностью автоматизированном режиме. Линейка Challenge Dream отличается высоким уровнем автоматизации, гибкостью и удобством эксплуатации, что делает её идеальным выбором для широкого спектра задач — от разработки технологических процессов до производства готовых продуктов.

Преимущества систем Challenge Dream

• Идеально подходят для научных и R&D лабораторий, а также пилотных производств;
• совместимы с холдерами и мембранами разных типов и производителей (Pall, Merck, Cytiva, Cobetter и др.);
• возможность написания и редактирования методов (CIP, осветление, концентрирование, диализ, оптимизация TMP, заполнение, промывка системы и т.д.)

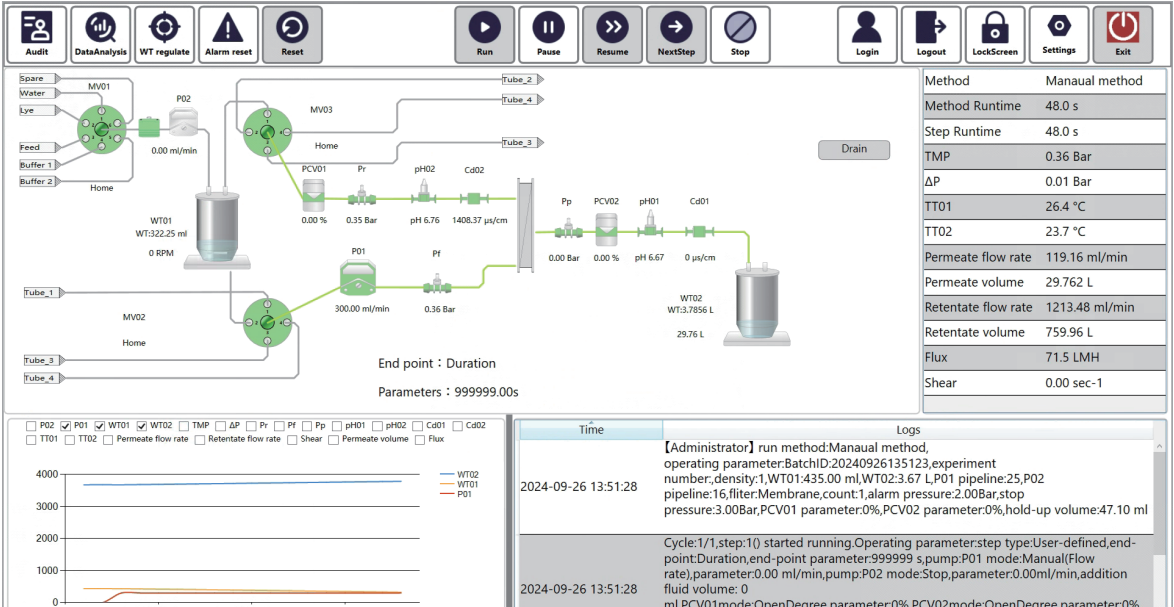

• автоматическая регулировка TMP, дозирование по массе, точная регулировка показателей концентрации и объёма фильтрации осуществляется через промышленный HMI Siemens;
• программное обеспечение с встроенной функцией Audit Trail и возможностью автоматической записи ключевых параметров процесса, анализа данных, создания и экспорта отчетов;
• запатентованные сосуды для рециркуляции с минимальным мертвым объемом;
• датчики pH, УФ и электропроводимости с возможностью температурной компенсации (опция).

Особенности системы Challenge Dream

• Перистальтический (Masterflex) или диафрагмальный (Quattroflow) системный насос;
• перистальтический насос для подпитки, совместим с силиконовыми трубками (размеры 13#, 14#, 16#, 25#);
• площадь фильтрации до 2,5 м²;
• до 3 датчиков давления;
• диапазон поддерживаемого давления датчика, бар — 0-10;
• автоматический клапан регулировки давления на линии ретентата;
• диапазон взвешивания весов для пермеата до 50 кг;
• диапазон взвешивания весов рециркуляционной емкости до 50 кг;
• минимальный объём рециркуляции, мл — от 20;
• измеряемый диапазон электропроводности, мСм/см — 0,02-200;
• измеряемый диапазон концентрации водородных ионов, ед. рН — 0-14;
• многоканальный клапан выбора образца, обеспечивающий фильтрацию нескольких образцов;
• аксессуары для организации подключений;
• потребление, кВт — 0,5.

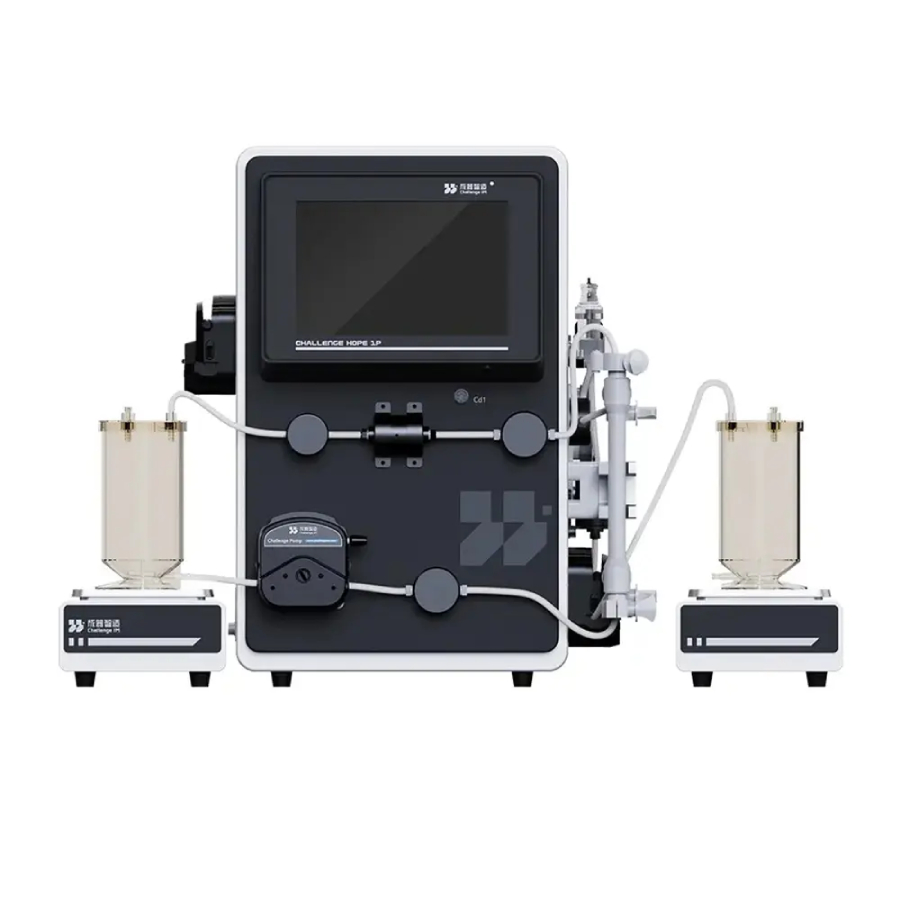

Система тангенциальной фильтрации Challenge Hope 1P представляет собой универсальную автоматизированную систему, совместимую с большинством половолоконными и кассетными мембранами. Система специально разработана для выполнения ключевых задач, таких как концентрирование, мембранное разделение (диафильтрация) и осветление образцов.

Система используется в биотехнологических процессах, таких как создание антител, рекомбинантных белков, матричных РНК, нуклеиновых кислот и вирусных векторов. Благодаря гибкой настройке конфигурации она может работать как в ручном, так и в полностью автоматизированном режиме. Среди аналогичных базовых моделей система Challenge Hope 1P отличается высоким уровнем автоматизации, гибкостью и удобством эксплуатации, что делает её идеальным выбором для широкого спектра задач — от научных исследований до разработки некоторых технологических процессов.

Преимущества системы Challenge Hope 1P

• Идеально подходит для научных и промышленных R&D лабораторий;
• совместимость с холдерами и мембранами разных типов и производителей (Pall, Merck, Cytiva, Cobetter и др.);
• написание и редактирование методов (CIP, осветление, концентрирование, диализ, оптимизация TMP, заполнение, промывка системы и т.д.);
• автоматическая регулировка TMP, дозирование по массе, точная регулировка показателей концентрации и объёма фильтрации осуществляется через встроенный ПК;
• программное обеспечение с встроенной функцией Audit Trail и возможностью автоматической записи ключевых параметров процесса, анализа данных, создания и экспорта отчетов;
• запатентованные сосуды для рециркуляции с минимальным мертвым объемом;
• перистальтические системный насос и насос для подпитки, совместимые с силиконовыми трубками (размеры 13#, 14#, 16#, 25#);
• датчики pH и электропроводимости с возможностью температурной компенсации (опция).

Особенности системы Challenge Hope 1P

• максимальных расход системного насоса — 1 л/мин;
• максимальных расход насоса для подпитки — 1 л/мин;
• диапазон поддерживаемого давления датчика, бар — 0-10;
• площадь фильтрации — 50 см²-0,1 м²;
• автоматический клапан регулировки давления на линии ретентата;
• диапазон взвешивания весов для пермеата — 0-20 кг;
• диапазон взвешивания весов рециркуляционной емкости — 0-10 кг;
• минимальный объём рециркуляции — 20 мл;
• измеряемый диапазон электропроводности, мСм/см — 0,02-200;
• измеряемый диапазон концентрации водородных ионов, ед. рН — 0-14;
• многоканальный клапан выбора образца, обеспечивающий фильтрацию нескольких образцов
• аксессуары для организации подключений;
• потребление, кВт — 0,3;
• габариты (основной модуль), Ш×Г×В, мм — 465×420×566;
• вес, кг — 35.

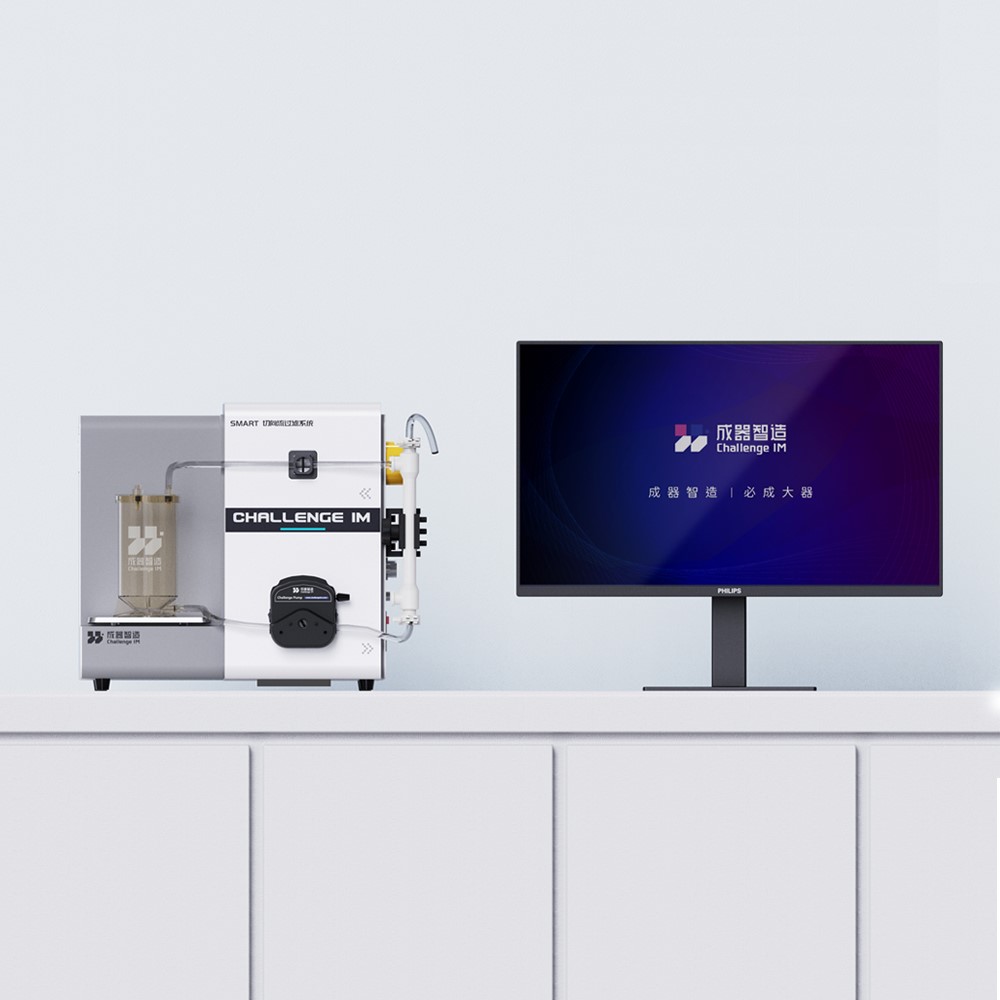

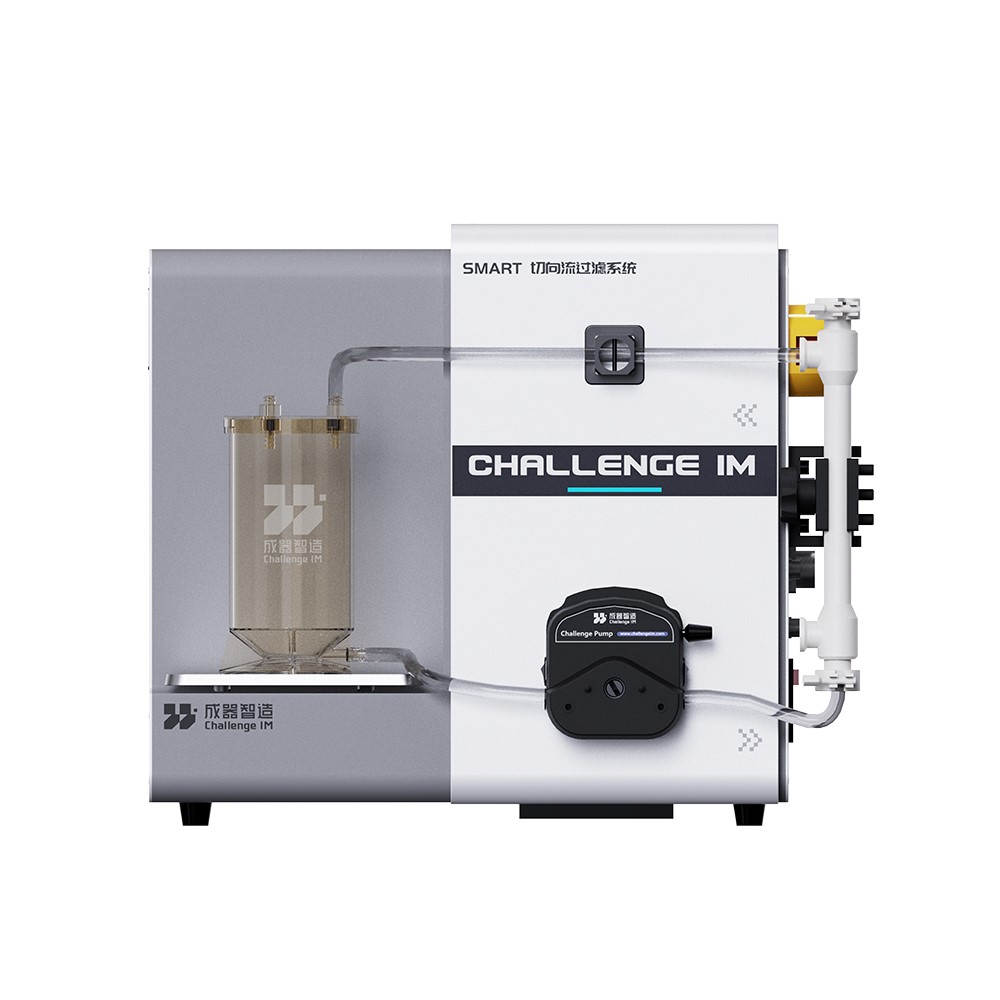

Система тангенциальной фильтрации Challenge Smart представляет собой компактную систему тангенциальной фильтрации, разработанная для упрощения лабораторных процессов. Она сочетает в себе технологии тангенциальной (TFF) и тупиковой (NFF) фильтрации, обеспечивая гибкость для решения широкого спектра задач. Система идеально подходит для лабораторий с ограниченным пространством, благодаря продуманному дизайну и высокой степени автоматизации. Программное обеспечение Challenge Navigator позволяет запускать процессы в один клик, исключая сложные настройки параметров.

Преимущества систем Challenge Smart

• Возможность переключения между тангенциальной и нормальной фильтрацией для адаптации к различным процессам;
• перистальтический насос Masterflex (до 13 л/мин) или мембранный насос Quattroflow (до 20 л/мин);
• встроенный датчик давления PendoTECH;
• cовместимость с половолоконными картриджами и мембранами различных производителей (например, Pall, Cytiva, Merck);
• автоматическая регулировка трансмембранного давления (TMP);
• малые габариты и защита IP33 для работы в ламинарных шкафах;
• магнитное перемешивание, весовой модуль (±0,1 г), датчики давления из PSU-материала (-7-75 psi), поддержка одноразовых компонентов.

Особенности систем Challenge Smart

• Перистальтический (Masterflex) или диафрагмальный (Quattroflow) системный насос;
• площадь фильтрации, м² — до 2,5;
• диапазон поддерживаемого давления датчика, бар — 0-10;
• автоматический клапан регулировки давления;
• диапазон взвешивания весов рециркуляционной емкости до 20 кг;
• встроенный держатель для половолоконных картриджей;
• минимальный объём рециркуляции, мл — от 20;
• степень влагозащиты — IP33;
• аксессуары для организации подключений;
• размеры основного модуля, мм — 490×415×415;
• потребление, кВт — 0,3.

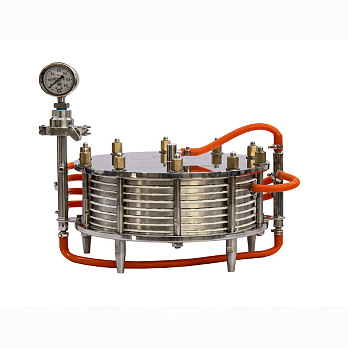

Фильтродержатель для плоских картонных фильтров ФПК 300 (фильтр «Сальникова»)

Используется для напорной фильтрации жидких сред на картонных фильтрах в фармацевтической, биотехнологической, пищевой и прочей промышленности. Фильтродержатель изготовлен полностью из нержавеющей стали.

• Диаметр фильтрующего картона, мм — 300;
• количество листов, шт. — 11;
• максимальная площадь фильтрации, м² — 0,75;
• диаметр корпуса, мм — 335;
• максимальная рабочая температура, °С — 140;
• максимальное рабочее давление, бар — 2;
• масса (без картона), кг — 26;
• диаметр штуцера (вход-выход), мм — 12.
