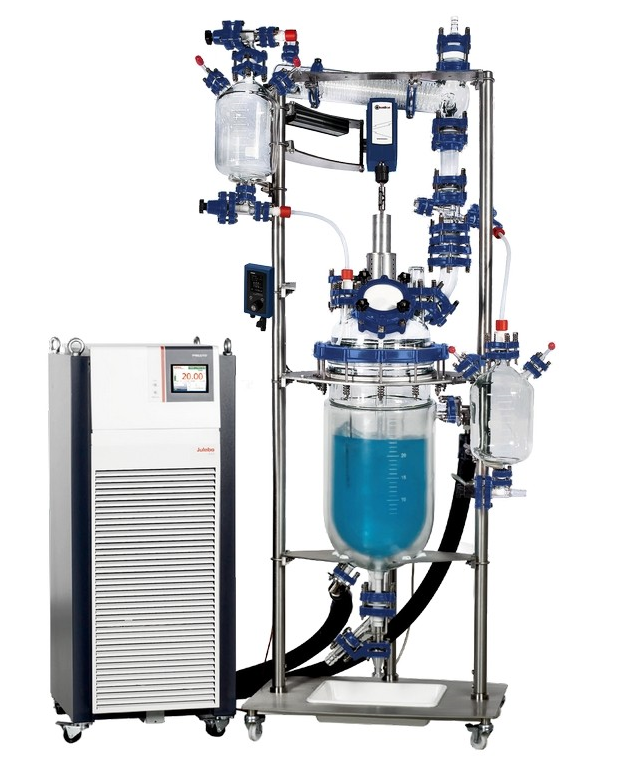

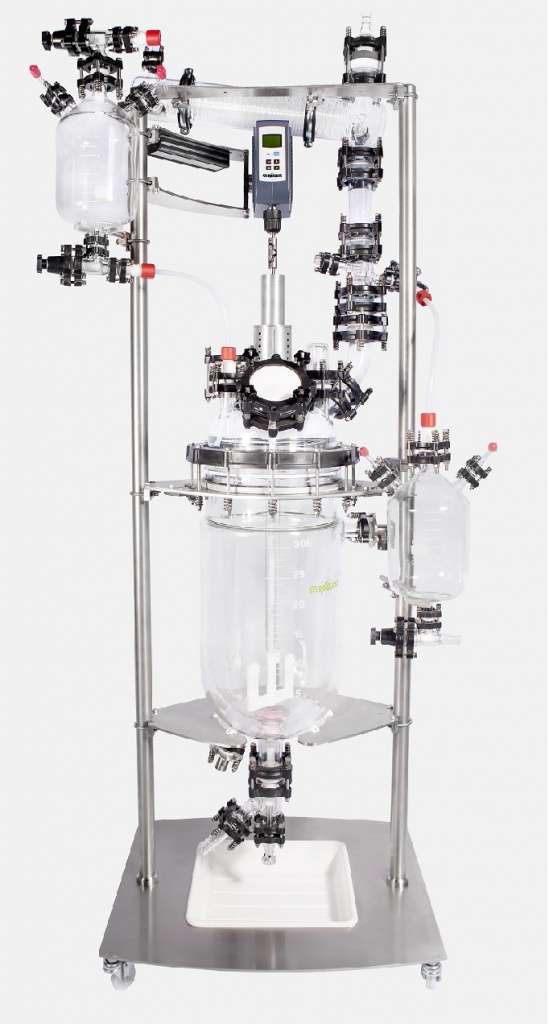

Улучшенная система для органического синтеза в пилотном масштабе с большими возможностями, более высокопроизводительным холодильником, фланцевыми зажимами, большим интерфейсом, комбинированным применением нескольких реакторов и другими сложными экспериментами. Каждый реактор поставляется с основными необходимыми начальными компонентами. Подходит для фармпроизводств, так как сконструирован в соответствии с GMP стандартами.
Особенности реактора химического, PlusChem, Wiggens
- Оптимизация химических реакций за чет контроля температуры и скорости перемешивания;
-
широкий диапазон применений для разнообразного синтеза;
-
стандартная крышка с 8 отверстиями, возможно приобрести крышка из ПТФЭ (для низкотемпературного синтеза) или из нержавеющей стали (для более агрессивных реакции, для создания более герметичных условий);
-
все соединения имеют фланцевые зажимы для соединения между собой;
-
дистиллированная головка дает возможность переключаться на приемную колбу от холодильника, для включения процесса дополнительной очистки (процесс дистилляции);
-
высокоэффективный конденсатор — змеевидная трубка и конструкция с двойной оболочкой обеспечивают высокую эффективность конденсации;
-
подставка из нержавеющей стали со съемным поддоном для разливов — уникальный дизайн позволяет легко устанавливать и снимать стеклянную посуду, все детали выполнены из высококачественной нержавеющей стали;
-
нижний клапан представляет собой стержень металлический клапан из ПТФЭ, без мертвого объема, с наклонным выпускным отверстием, металлический стержень, покрытый ПТФЭ устанавливается просто, в корпусе клапана установлена дополнительная пружина, которая регулирует установку стрежень, что гарантирует хорошую герметичность при больших перепадах температуры;
-
промышленный клапан доступен с отверстием диаметром 25 мм;
-
реактор с рубашкой — объемом от 10 л до 100 л, изготовлены и высокопрочного боросиликатного стекла;
-
верхнеприводная мешалка OHS.4DF с дистанционным управлением имеет мощный двигатель, удобная конструкция упрощает управление, двухступенчатый режим перемешивания можно переключать автоматически;
-
универсальный затвор (муфта) — необходима для создания герметичности между перемешивающим элементов и центральным отверстием, имеет специальную конструкцию со стеклянным стержнем внутри;
-
вход/выход коллектора сброса давления — помогают защитить стеклянный сосуд от поломки из-за чрезмерного перепада давления, воздействие жидкости-теплоносителя, когда сосуд изолирован или разделен, подключен к циркулятору;
-
программное обеспечение Auto Reaction (опционально) — дает возможность контролировать скорость перемешивания, температуру и другие параметры.
|
|
|
|

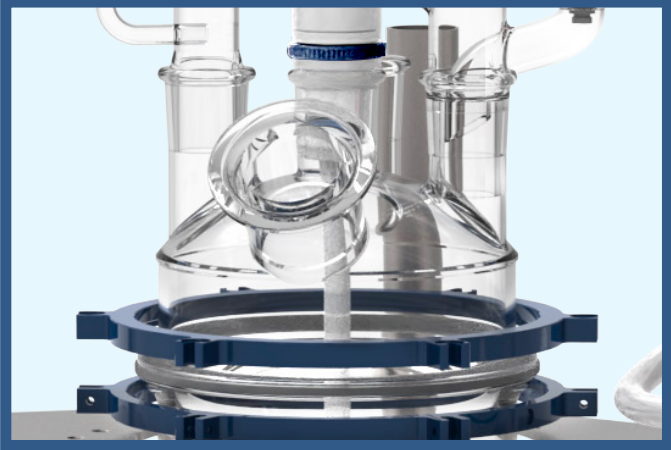

Рис. 1. Стандартная крышка с 8 отверстиями
|

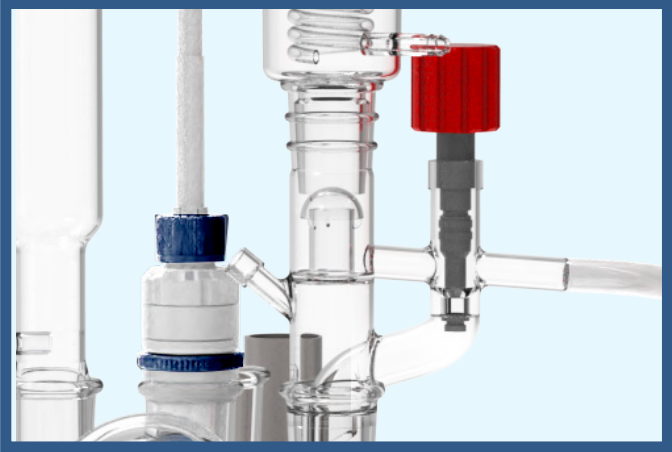

Рис. 2. Переключение на приемную колбу от холодильника
|
Рис. 3. Змеевидная трубка и конструкция с двойной оболочкой
|
|
|
|
|

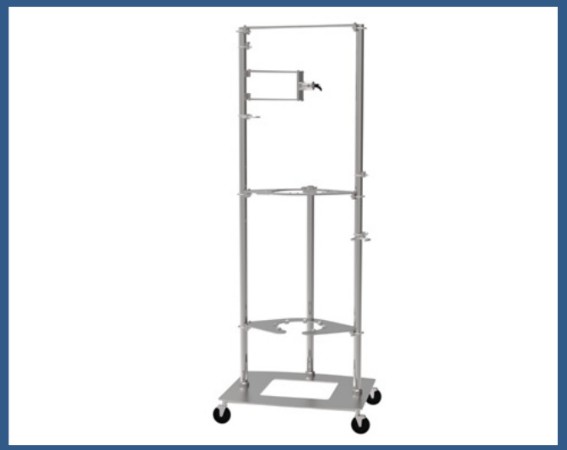

Рис. 4. Подставка из нержавеющей стали со съемным поддоном
|
Рис. 5. Нижний клапан — шпиндельный клапан из ПТФЭ без мертвого объема
|

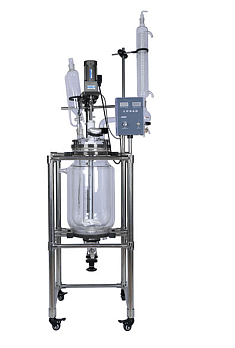

Рис. 6. Реактор с рубашкой — объемом от 10 л до 100 л
|
|
|
|
|

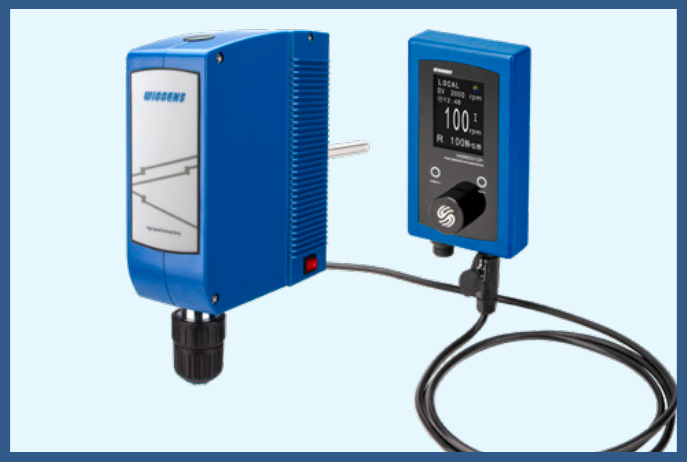

Рис. 7. Верхнеприводная мешалка OHS.4DF
|

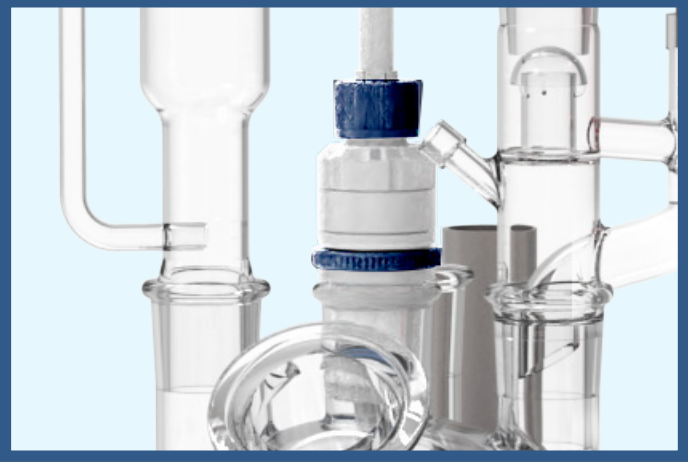

Рис. 8. Универсальный затвор (муфта) имеет специальную конструкцию со стеклянным стержнем внутри
|
Рис. 9. Вход/выход коллектора сброса давления
|
Технические характеристики химического реактора, PlusChem
- Объем реактора, л — 10;
-
фланец сосуда DN300;
-
крышка реактора содержит 7 портов — DN300, 1×DN25(CN), 1×DN80, 3×DN40, 1×DN25, 1×DN50;
-
диаметр отверстия донного клапана, мм — 25;
-
диапазон температур, °С — от -60 до 200;
-
давление в реакторе — атмосферное или возможность подключение вакуумного насоса;
-
давление в рубашке, бар — до 0,5;
-
материалы всех частей и соединений — боросиликатное стекло и ПТФЭ;
-
скорость перемешивания, об/мин — 500;
-
диаметр/длина мешалки, мм — 28/1600;
-
лопастной перемешивающий элемент;
-
площадь холодильника, м² — 0,6;
-
объем приемной колбы, л — 5;
-
объем делительной колбы, л — 5;
-
датчик температуры Pt100 — опция (кат. № 8981013 размеры 600×6 мм), нержавеющая сталь, покрытый ПТФЭ, диапазон температур от -75 до 250 °С;
-
габариты, Ш×Г×В, мм — 720×600×2080.
