Микробиологические анализаторы и системы

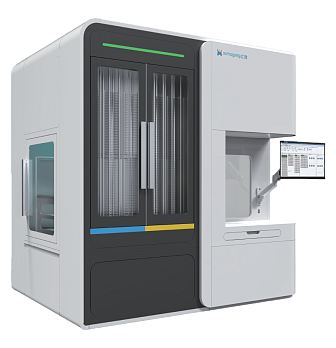

HarlakX 500 — автоматизированная роботизированная система, созданная на базе искусственного интеллекта, в которой автоматизированы все этапы пробоподготовки классического микробиологического анализа: приготовление питательной среды и розлив на чашки Петри, гравиметрическое взвешивание навески и добавление разбавителя, гомогенизация образца, градиентное разведение образца и автоматический посев на чашки Петри.

HarlakX 500 обеспечивает высокую скорость и эффективность предварительной микробиологической обработки, а также позволяет полностью отслеживать все этапы анализа и стандартизовать информацию. При непрерывной работе HarlakX 500 обеспечивается подготовка 216 образцов за 24 часа. Станция оснащена мощным и простым для понимания программным обеспечением, которое позволяет управлять оборудованием, методами и образцами. Дополнительные настройки также позволяют работать c мультимедией, журналами отчетности, пользователями. Станция полностью соответствует требованиям стандарта качества GPM.

HarlakX 500 состоит из модулей, каждый из которых представляет определенный тип оборудования и комплектуется в зависимости от типа задачи конкретной лаборатории.

Характеристики интеллектуальной роботизированной станции HarlakX 500, X-imaging

• Пропускная способность — 20 образцов/1 партия;
• скорость обработки образца — 9 образцов за 1 час, 216 образцов за 24 часа;
• функция приготовления питательной среды и розлив в Чашки Петри;
• наличие трех емкостей — инкубатора для питательной среды, объем каждой емкости составляет 2 литра;
• 3 независимых порта заливки питательной среды, регулируемых объем подачи среды;
• максимальная загрузка карусели — 480 чашек Петри;
• функция гомогенизации образца;
• функция гравиметрического взвешивания навески и добавления разбавителя;
• погрешность дозирования перистальтического насоса для 225 — ± 2%;
• функция градиентного разбавления — автоматическое 10 кратное и 100 кратное разведение, возможно разведение до 10-7 степени;
• функция посева образца на поверхность чашек Петри с агаром;
• наличие роботизированного механизма, оснащенного стилусом, который равномерно распределяет суспензию от центра к периферии, возможен посев, методом заливки;
• точность пипетирования 1 мл образца — ± 1%;
• контроль чистоты внутри станции — оснащен вытяжным шкафом с ламинарным потоком для обеспечения требований к чистоте внутреннего 100% уровня (класса В);
• наличие ультрафиолетовой лампы (включая озон) для дезинфекции поверхности оборудования;
• функция распознавания образца — QR код на пакете для гомогенизации;
• модульная сборка — станция собирается с помощью модулей на месте в устанавливаемой лаборатории;
• соответствует стандартам GMP, ISO 17025;
• габариты, Д×В×Г, см — 136×83×91;
• потребляемая мощность, кВт/час — 7.

Времяпролетная масс-спектрометрия с матрично-активированной лазерной десорбцией/ионизацией (MALDI-TOF MS, МАЛДИ-ТОФ МС) используется для рутинной идентификации микроорганизмов в лабораториях.

В сравнении с традиционными методиками определения, такими как ПЦР, фенотипирование, биохимические и люминесцентные методы, MALDI-TOF MS характеризуется гораздо более высокой скоростью идентификации, точностью определения, более низкими эксплуатационными и временными расходами.

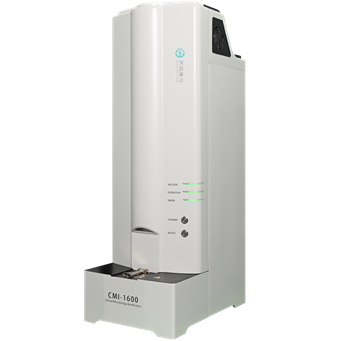

Характеристики масс-спектрометра CMI-1600

• Длина волны лазера – 343 нм, твердотельный лазер;
• частота – 1-2000 Гц;
• срок службы (долговечность) – >2×10⁹ измерений;

• мембранный насос – 1,8 м³/ч, 1,0 мбар;
• турбомолекулярный насос – 260 L/S, 1×10⁻⁵ Па;
• эффективная площадь матричного детектора, мм – 27;
• время отклика матричного детектора, нс – 1,3;
• анализатор массы – линейный TOF, режим положительных зарядов;
• длина трубки TOF, мм – 842,5;
• ионная дальность полета, мм – около 1000;
• диапазон масс, а.е.м – 300 - 10 000;
• точность – ISTD (внутренний стандарт): < 150 ppm (Пептиды), ESTD (внешний стандарт): < 200 ppm (Пептиды);
• чувствительность – 20 фмоль, синтетический стандарт, S/N 10:1;
• повторяемость, % – ≤0,015;
• стабильность, ppm – ≤±300;
• разрешение – R≥900FWHM;
• программное обеспечение с функцией автоматической проверки хода анализа;
• пропускная способность – до 192 образцов одновременно менее чем за 30 минут;
• скорость обнаружения – 6-8 образцов в 1 мин;
• размер, Ш х В х Г, мм – 595 х 1230 х 415;
• вес, кг – 97.

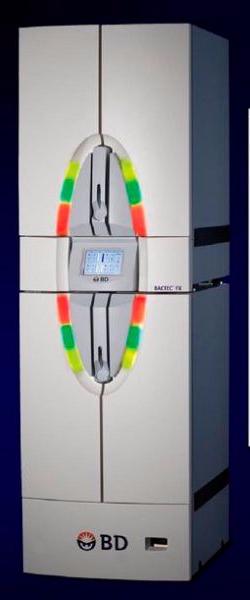

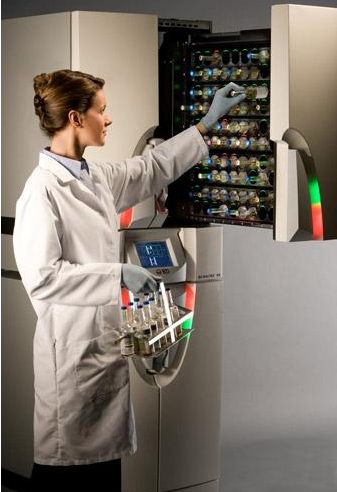

Микробиологический анализаторов Bactec FX Top Unit предназначен для быстрого обнаружения бактерий и грибов в клинических образцах крови.

Принцип работы основам на флуоресцентной регистрации сигнала. Для работы с прибором используются флаконы с питательной средой, в которые встроен сенсор, который реагирует с выделенным микроорганизмами СО ₂ . Фотодетекторы прибора измеря­ют уровень флюоресценции, который зависит от объема выделяемого СО₂. Далее эти измерения интерпретируются прибором в соответствии с критериями, заложенными в его программу. При выявлении положительных культур прибор немедленно извещает об этом посредством светового и звукового сигналов и выводит данные на монитор.

• Ёмкость прибора — 200 флаконов;
• время обнаружения микроорганизмов через 24-72 часа;
• пропускная способность в год при 5-дневном протоколе — 14 600 флаконов.

Для увеличения пропускной способности до 400 флаконов возможно дооснащение дополнительным нижним модулем Bactec FX Bottom.

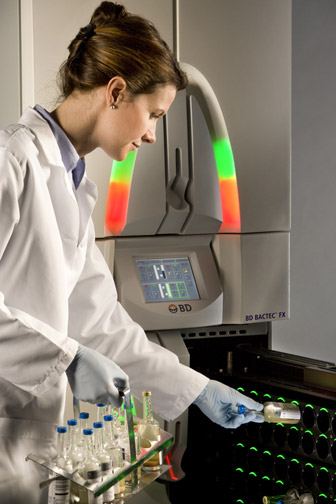

Микробиологический анализаторов Bactec FX Bottom предназначен для быстрого обнаружения бактерий и грибов в клинических образцах крови.

Принцип работы основам на флуоресцентной регистрации сигнала. Для работы с прибором используются флаконы с питательной средой, в которые встроен сенсор, который реагирует с выделенным микроорганизмами СО2. Фотодетекторы прибора измеря­ют уровень флюоресценции, который зависит от объема выделяемого СО2. Далее эти измерения интерпретируются прибором в соответствии с критериями, заложенными в его программу. При выявлении положительных культур прибор немедленно извещает об этом посредством светового и звукового сигналов и выводит данные на монитор.

• Ёмкость прибора – 200 флаконов;
• время обнаружения микроорганизмов через 24-72 часа;
• пропускная способность в год при 5-дневном протоколе - 29 200 флаконов.

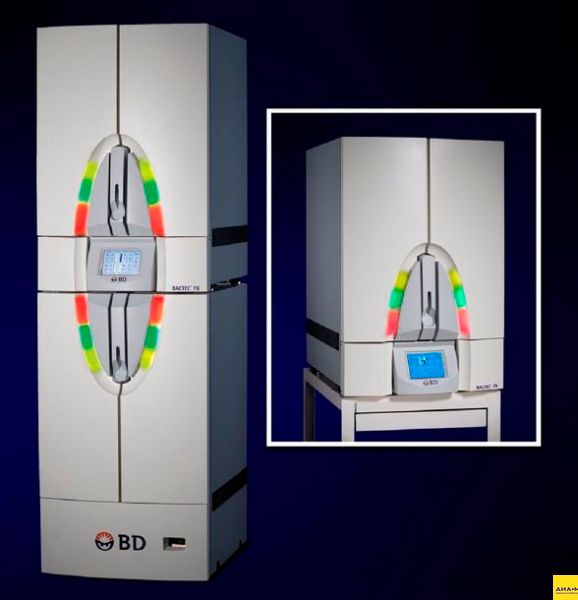

Bactec FX Bottom является нижним дополнительным модулем к Bactec FX Top Unit для увеличения пропускной способности до 400 флаконов, и продается только совместно с ним.

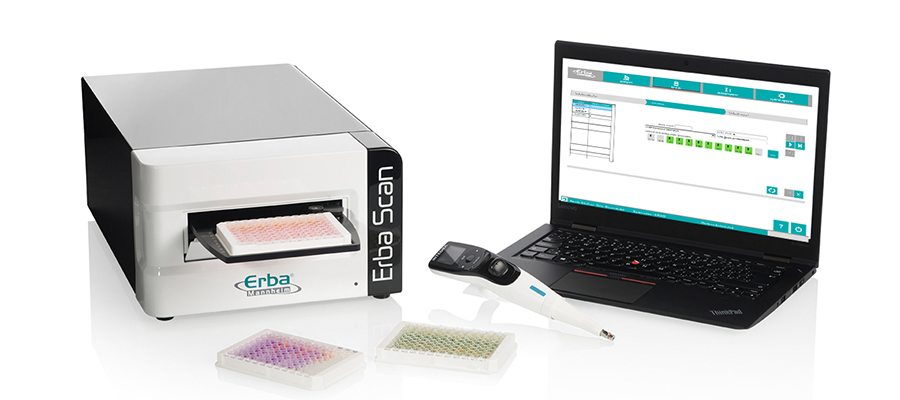

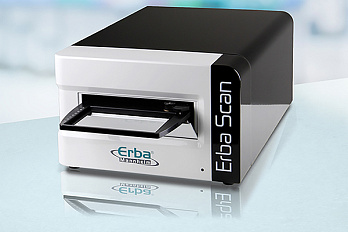

Микробиологический анализатор ErbaScan — ридер с 12 каналами служит для определения видовой принадлежности микроорганизмов и изучения устойчивости к антибиотическим препаратам. Он использует биохимические тест-системы Microlatest в формате 96-луночных планшетов и стрипов. С помощью программного обеспечения ErbaExpert происходит распознавание номера образца и его расположения на планшете, оценка и интерпретация, статистическая обработка результатов, генерация отчетов.

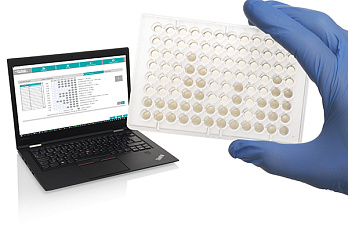

Анализатор ErbaScan имеет несколько программных модулей, в том числе для учета и систематизации данных пациентов, проб и культур микроорганизмов, обработке тестов на идентификацию и антибиотикорезистентность, выполнения тестов только на идентификацию или только тестов на антибиотикочувствительность, и работы с пробами из ЛИС (Лабораторной информационной системы) и т. д.

Характеристики анализатора ErbaScan

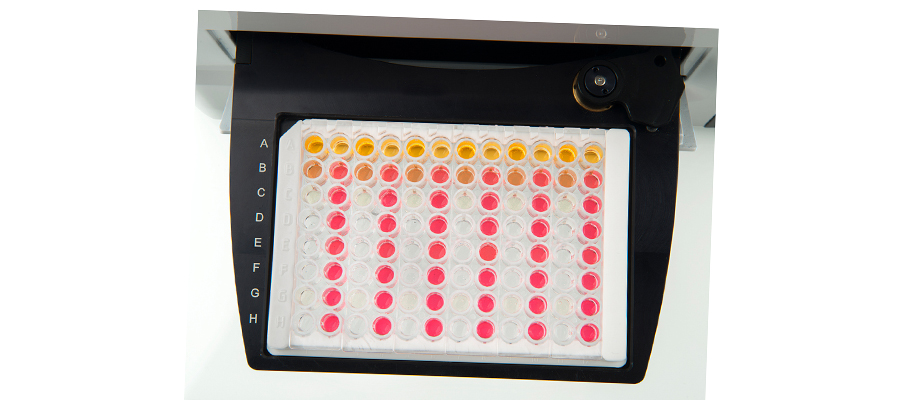

• Формат — стрипы, 96-луночные планшеты;

• производительность — до 96 образцов;
• 6 светофильтров в комплекте, нм — 405, 450, 532, 540, 620, 730;
• оптическая система — 12 канальная, 1 референсный канал;
• диапазон измерения, ед. ОП — 0,000-4,000;
• время измерения для 1 фильтра, c:
• определение чувствительности — 6,
• идентификация — 15;
• встроенный шейкер — да;
• управление — внешний компьютер (поставляется отдельно) и программное обеспечение ErbaExpert;
• интерфейс передачи данных — USB;
• источник питания — 120-230 В, 50-60 Гц;
• габариты, мм — 426 × 280 × 174;
• вес, кг — 7,2.

Аксессуары:

• устройство для дозирования жидкостей и заполнения планшетов и стрипов ErbaFill;
• устройство для определения плотности микробного инокулята Densilameter;
• устройство для инокулирования микробной суспензии в планшеты и стрипы ErbaDip;
• дозатор электронный одноканальный VIAFLO Vision для работы с тест-системами;
• вортекс для гомогенизации микробной суспензии.

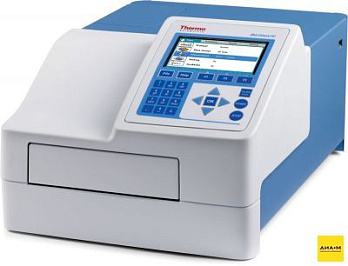

Multiskan FC — микробиолгический анализатор применяется для видовой идентификации микроорганизмов и определения чувствительности к антибиотикам. Прибор представляет собой микропланшетный фотометр Multiskan FC, работающий со специальным ПО и дополнительными светофильтрами как микробиологический анализатор для работы с широкой базой микроорганизмов (ПО и светофильтры приобретаются отдельно). Принцип работы прибора основан на фотометрическом измерении оптической плотности в планшетах после взаимодействия бактериальной суспензии с субстратами, нанесенных на планшет.

Характеристики микробиолгического анализатора Multiskan FC

• Формат — 96 и 384 луночные планшеты;
• 3 светофильтра в комплекте — 405, 450, 620 нм;
• время измерения, с — 5;
• источник света — кварцево-галогенная лампа 6 В/10 Вт;
• разрешение — 0,001 единицы оптической плотности;
• бортовой шейкер с линейным встряхиванием (3 скоростных режима) — медленный (диам. 15 мм), средний (диам. 3 мм), быстрый (диам. 1 мм);
• инкубатор — +4 от температуры окр.среды до 45°С; равномерность температуры от края планшета ±0,8;
• измерение оптической плотности до 4 единиц в линейном режиме и до 6 единиц — в кинетическом;
• цветной графический дисплей;
• USB-разъем для передачи и сохранения данных;
• может работать под управлением ПК на специальном ПО Skanlt (на русском языке);
• компьютерный интерфейс — USB 1.1 (2.0-совместимый);
• габариты, Ш×Г×В, мм — 290×400×210;
• вес, кг — 8,5.

Комплект поставки: микробиологический анализатор Multiskan FC (с метрологической поверкой) включает фильтры: 405, 450, 620 нм, бортовой шейкер. Для микробиологического анализа необходимо доукомплектовать 5 светофильтрами (340, 414, 492, 540, 690 нм) и ПО, в зависимости от задач пользователя.

Аксессуары и опции:

• планшеты для выявления микроорганизмов, Микро-ЛА-Тест PlIVA-Lachema;
• ПО Lachema.

Для идентицфикации используется колориметрия; для определения AST MIC (устойчивость к антибиотикам) — турбидиметрию.
Анализатор позволяет определять больше 300 видов грамположительных и грамотрицательных бактерий и грибов и анализировать резистентность к 60 антибиотикам.

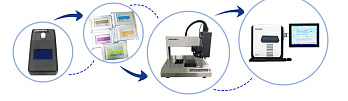

Прибор может работать как независимый прибор, а также в составе с масс-спектрометрической идентификацией, что позволяет точнее определять антибиотикорезистентность.

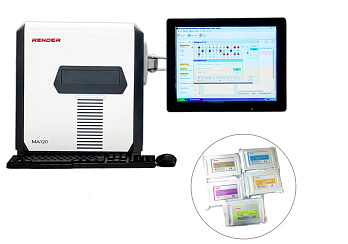

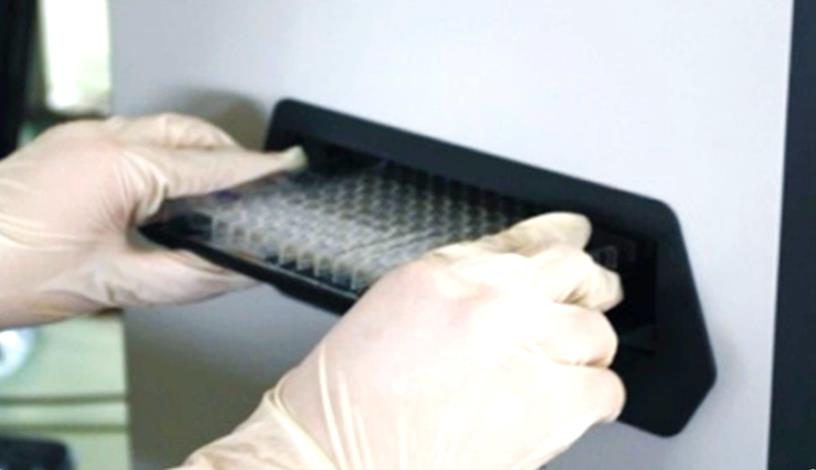

Система МА120 (совместно с ПО) работает с планшетами на 120 лунок. Предварительно проводится анализ мутности бактериальной суспензии с использованием турбидиметра (мутномера), а затем происходит заполнение планшет суспензией вручную с помощью 8-канальной пипетки или автоматически с использованием роботизированной системы AS120. Далее планшеты термостатируются необходимое время при определенной температуре, после чего происходит считывание результата вручную или же с помощью автоматического прибора с программным обеспечением, который за считанные секунды интерпретирует результаты, т.е. фиксирует изменение степени окраски в лунках, обрабатывает полученные результаты согласно с базой данной и идентифицируется микроорганизм до вида.

Технические характеристики микробиологического анализатора MA 120 ID/AST

• Производительность — менее 1 минуты / тестовая панель;
• интерпретация данных — по системе CLSA;
• интерфейс передачи данных — USB, двунаправленный интерфейс, доступный для LIS или HIS;
• вход — 100-240 В переменного тока, 50/60 Гц;
• Ш × Г × В, мм — 400 х 390 х 440 мм;
• вес, кг — 14,5 кг.

Принцип действия: измерение импеданса среды (М-параметр) и электродного импеданса (Е-параметр), которые при учете отдельно или в комбинации позволяют регистрировать рост микроорганизмов и микробные метаболиты даже в селективных питательных средах с высоким содержанием солей.

• Широкий спектр количественного и качественного определения микроорганизмов;
• быстрое определение дрожжей и плесени методом непрямого импеданса;
• производительность анализа — 64 образца одновременно;
• возможно увеличение до 768 образцов за счет 12 дополнительных модулей, управляемых с одного ПК;
• температурный диапазон, °С — 0...+65;
• возможность установки одновременно двух независимых температур (2 температурные зоны по 32 измерительной ячейки);
• документация результатов исследования в соответствии с GLP;
• одноразовые ячейки, мл — 20 (стерильные, заполненные питательной средой, полностью готовые к работе);
• многоразовые автоклавируемые стеклянные ячейки, мл — 10;
• возможности ПО: одновременное проведение измерения и анализа полученных ранее результатов; большое количество моделей и методик для обработки данных; установка параметров и калибровочных зависимостей для каждого образца и пр.
• непрерывный цикл измерений, загрузка и снятие любого образца не влияет на ход анализа других образцов;
• простая стандартная подготовка питательных сред;
• возможность использования готовых сред в одноразовых ячейках;
• габариты, ШхГхВ, мм — 430х640х380;
• вес, кг — 34.

Определяемые микроорганизмы:

• аэробные мезофильные микроорганизмы;
• психрофильные микроорганизмы;
• термофильные микроорганизмы;
• грамотрицательные бактерии;
• энтеробактерии;
• Pseudomonas sp.;
• колиформы;
• Е.coli;
• аэробные спорообразующие бактерии;
• сальмонеллы;
• дрожжи и плесени;
• энтерококки;
• лактобациллы;
• листерии;
• Bacillus cereus;
• Staphylococcus aureus;
• бактерии, вызывающие порчу пива;
• клостридии.

Аксессуары и опции:

• измерительные ячейки с зелеными крышками, 10 мл;
• измерительные ячейки с красными крышками, 10 мл;
• измерительные ячейки для непрямого метода, пластиковые, без крышек, 40 шт./уп.;
• крышки для измерительных ячеек для непрямого метода, с уплотнителями, 100 шт./уп.;
• внутренние пробирки измерительных ячеек для непрямого метода, пластиковые, 7 мл, 400 шт./уп.;
• штатив для внутренних пробирок 7 мл, 21 место;
• набор для охлаждения прибора; набор для чистки прибора;
• температурные ячейки NTC 1000 Ом, 10 мл;
• стабилизатор напряжения 2000 ВА;
• набор сухих питательных сред;
• компьютер для БакТрак 4300.

Анализатор miniVidas используется для проведения микробиологических исследований и контроля качества продуктов питания, сырья, воды, косметических средств, контроля стерильности различных материалов и растворов.

Принцип работы основан на основании технологии ELFA (энзим-связанный иммунофлюоресцентный анализ) в основе которой лежит иммунная реакция с использованием флюоресцентного субстрата.

Анализ проводится в индивидуальных пластиковых стрипах. Все реактивы, необходимые для проведения анализа в нужном количестве, концентрации находятся в герметично закрытых лунках стрипах. Прибор включает в себя две независимые секции для стрипов, каждая на шесть штук. Одновременно в прибор можно загрузить двенадцать стрипов. Прибор позволяет одновременно выполнять как одинаковые так и разные анализы.

• Производительность анализа – 12 образцов одновременно;
• блок измерения – 1;
• один стрип для одного определения микроорганизмов;
• реагенты - готовые к использованию, одноразовые реагенты (реагентный стрип и твердая фаза-SPR);
• срок хранения карт от 30 до 90 дней;
• габариты, ШхГхВ, мм — 450×540×580;
• вес, кг — 40.

Определяемые микроорганизмы:

• Сальмонелла;
• листерия;
• листерия моноцитогенес;
• кишечная палочка;
• каспилобактер;
• 7 видов стафилокковых энтеротоксинов.

Стрипы и другие аксессуары - по запросу.

ScanStation — полностью автоматизированная роботизированная система инкубации, детекции и подсчета колоний на питательном агаре в пластиковых чашках Петри d 90 или 55 мм в реальном времени.

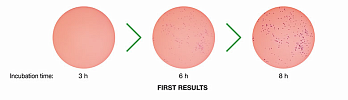

Полный цикл анализа системой ScanStation в реальном времени включает в себя инкубацию в термостатируемом шкафу на 100 или 200 чашек в зависимости от модели. В период инкубации каждые 30 минут роботизированное устройство переносит чашку в зону счетчика колоний с камерой высокого разрешения для детекции роста и подсчета колоний микроорганизмов на раннем этапе их развития. Система ScanStation сокращает время получения результатов о количестве колоний микроорганизмов в 3 раза по сравнению со стандартным методом проведения микробиологического анализа. Например, результаты можно получить за 8 часов вместо 24 часов при использовании стандартного метода подсчета: в это время колонии микроорганизмов настолько малы, что сложно уловимы невооруженным глазом человека, но легко распознаются камерой.

Характеристики инкубатора и счетчика колоний в реальном времени, системы ScanStation 200, Interscience

• пропускная способность — 200 чашек Петри;
• интервал детекции чашек Петри — 30 минут;
• размер чашки Петри — 90, 55 мм и контактные пластины;
• загрузка — каждая или партиями;
• разрешение камеры, мП — 5;
• монитор — 23 дюйма, сенсорный экран;
• экспорт данных — Excel;
• видеопроигрыватель — воспроизведение, масштабирование, пауза, воспроизведение во время и после инкубации;
• в комплекте компьютерная система — настольный ПК Windows 10 с процессором Intel 7;
• температура инкубации, °C — от 17 до 45;
• точность температуры инкубации, °C — ± 1 (проверяется системой отображения с 9 точками);
• запись температуры — каждую минуту;
• технология нагрева и охлаждения — элементы Пельтье, без компрессоров;
• внешняя температура,°C — от 18 до 25;
• максимальный процент влажности, % — 70;
• светодиодный внутренний свет;
• электронная дверца;
• ударно-чувствительный захват;
• дополнительная жесткая массивная алюминиевая платформа;
• внешние размеры (демонтированные ручки), см — 136 × 78,9 × 91;
• высота блока хранения, см — 61;
• общая высота с единицей хранения, см — 151;
• вес ящиков для хранения, кг — 59;
• габариты, Д × В × Г, см — 136 × 83 × 91;
• вес, кг — 287.

ScanStation — полностью автоматизированная роботизированная система инкубации, детекции и подсчета колоний на питательном агаре в пластиковых чашках Петри d 90 или 55 мм в реальном времени.

Полный цикл анализа системой ScanStation в реальном времени включает в себя инкубацию в термостатируемом шкафу на 100 или 200 чашек в зависимости от модели. В период инкубации каждые 30 минут роботизированное устройство переносит чашку в зону счетчика колоний с камерой высокого разрешения для детекции роста и подсчета колоний микроорганизмов на раннем этапе их развития. Система ScanStation сокращает время получения результатов о количестве колоний микроорганизмов в 3 раза по сравнению со стандартным методом проведения микробиологического анализа. Например, результаты можно получить за 8 часов вместо 24 часов при использовании стандартного метода подсчета: в это время колонии микроорганизмов настолько малы, что сложно уловимы невооруженным глазом человека, но легко распознаются камерой.

Характеристики инкубатора и счетчика колоний в реальном времени, системы ScanStation 100, Interscience

• пропускная способность — 100 чашек Петри;
• интервал детекции чашек Петри — 30 минут;
• размер чашки Петри — 90, 55 мм и контактные пластины;
• загрузка — каждая или партиями;
• разрешение камеры, мП — 5;
• монитор — 23 дюйма, сенсорный экран;
• экспорт данных — Excel;
• видеопроигрыватель — воспроизведение, масштабирование, пауза, воспроизведение во время и после инкубации;
• в комплекте компьютерная система — настольный ПК Windows 10 с процессором Intel 7;
• температура инкубации, °C — от 17 до 45;
• точность температуры инкубации, °C — ± 1 (проверяется системой отображения с 9 точками);
• запись температуры — каждую минуту;
• технология нагрева и охлаждения — элементы Пельтье, без компрессоров;
• внешняя температура,°C — от 18 до 25;
• максимальный процент влажности, % — 70;
• светодиодный внутренний свет;
• электронная дверца;
• ударно-чувствительный захват;
• дополнительная жесткая массивная алюминиевая платформа;
• внешние размеры (демонтированные ручки), см — 136 × 78,9 × 91;
• высота блока хранения, см — 61;
• общая высота с единицей хранения, см — 151;
• вес ящиков для хранения, кг — 59;
• габариты, Д × В × Г, см — 136 × 83 × 91;
• вес, кг — 287.
